Распашные двустворчатые холодильные двери (РДД)
Варианты исполнения:
Порог: с порогом / без порога
Открывание: правое / левое
Исполнение: среднетемпературные / низкотемпературные
Фурнитура: итальянская «MTH» / немецкая «Райбах» (Rahrbach)
Размеры:
Толщина дверного полотна: 80 мм, 100 мм, 120 мм
Высота светового проема: до 5000 мм
Ширина светового проема: до 3000 мм
Наполнитель: жесткий пенополиуретан PUR с плотностью до 50 кг/м³
Порог: с порогом / без порога
Открывание: правое / левое
Исполнение: среднетемпературные / низкотемпературные
Фурнитура: итальянская «MTH» / немецкая «Райбах» (Rahrbach)
Размеры:
Толщина дверного полотна: 80 мм, 100 мм, 120 мм
Высота светового проема: до 5000 мм
Ширина светового проема: до 3000 мм
Наполнитель: жесткий пенополиуретан PUR с плотностью до 50 кг/м³
Заказать расчет стоимости проекта
Оставьте Ваши контакты и мы свяжемся для уточнения деталей
Нажимая на кнопку, вы даете согласие на обработку персональных данных и соглашаетесь c политикой конфиденциальности.
Описание
Варианты исполнения
Размеры
дверей
дверей
Температурный режим
Конструкция
двери
двери
Варианты цветов по каталогу RAL
Дополнительные опции
Распашные двустворчатые двери используются при ширине дверного проема более 1400 мм. Такие проемы используются в холодильных камерах, рассчитанных на хранение и заморозку крупногабаритной продукции. При одной открытой одной створке распашные двустворчатые двери могут использоваться как обычная распашная дверь, а при открытых двух створках РДД позволяют перевозить габаритные грузы на тележках. Распашные двустворчатые двери применяются на следующих объектах:
- Промышленные средне- и низкотемпературные холодильные камеры
- Холодильные склады любого типа
- Помещения, требующие поддержания повышенной температуры
- В условиях влажности 80% и температуры от -35…+45°С с небольшой продолжительностью влажности
- Помещения для хранения габаритной тары и продукции
- Помещения с высокой проходимостью
- Помещения, где грузы переносят вручную или перевозят с помощью тележек
- В местах отсутствия пыли, песка, и прочих сыпучих материалов
Холодильная дверь с порогом
Холодильная дверь с порогом используется в среднетемпературных камерах.
Холодильная дверь без порога
Холодильная дверь без порога используется в среднетемпературных камерах. Отсутствие порога облегчает процесс загрузки.
Полупотайная дверь РДОП
Особенностью РДОП является то, что независимо от толщины, они выступают из стены на 40 мм и выглядят как обыкновенные технологические двери.
Накладная дверь РДО
В зависимости от толщины дверного полотна, дверь выступает из стены 80, 100 или 120 мм
- Холодильные двери правого / левого открывания
- Холодильные двери средне и низкотемпературного исполнени
Толщина дверного полотна: 80 мм, 100 мм, 120 мм
Высота светового проема: до 2200 мм
Ширина светового проема: до 1200 мм
Размеры дверей для одностворчатой двери стандартного ряда приведены в таблице
Высота светового проема: до 2200 мм
Ширина светового проема: до 1200 мм
Размеры дверей для одностворчатой двери стандартного ряда приведены в таблице
Для промышленных холодильных камер с температурным режимом до 0˚C (среднетемпературный) можно использовать дверь без дополнительных обогревателей (ПЭН). Рекомендуемая толщина полотна двери – 80 мм.
Для морозильных камер с температурным режимом от 0˚C до -20˚C рекомендуется использовать двери с толщиной полотна 100 мм и дополнительные обогревающие приспособления (ПЭН) для обогрева рамы. Для обогрева беспороговых дверей также используется опция — утепленный порог из нержавеющей стали.
Для камер шоковой заморозки с температурным режимом от -20˚C до -35˚C толщина дверей должна быть более 100 мм. Дверь должна быть оборудованная ПЭНом обогрева металлической рамы и рекомендовано ставить ПЭН обогрева уплотнителя двери как дополнительную опцию, в без пороговых дверей в пол устанавливается утепленный порог из нержавейки.
Для морозильных камер с температурным режимом от 0˚C до -20˚C рекомендуется использовать двери с толщиной полотна 100 мм и дополнительные обогревающие приспособления (ПЭН) для обогрева рамы. Для обогрева беспороговых дверей также используется опция — утепленный порог из нержавеющей стали.
Для камер шоковой заморозки с температурным режимом от -20˚C до -35˚C толщина дверей должна быть более 100 мм. Дверь должна быть оборудованная ПЭНом обогрева металлической рамы и рекомендовано ставить ПЭН обогрева уплотнителя двери как дополнительную опцию, в без пороговых дверей в пол устанавливается утепленный порог из нержавейки.

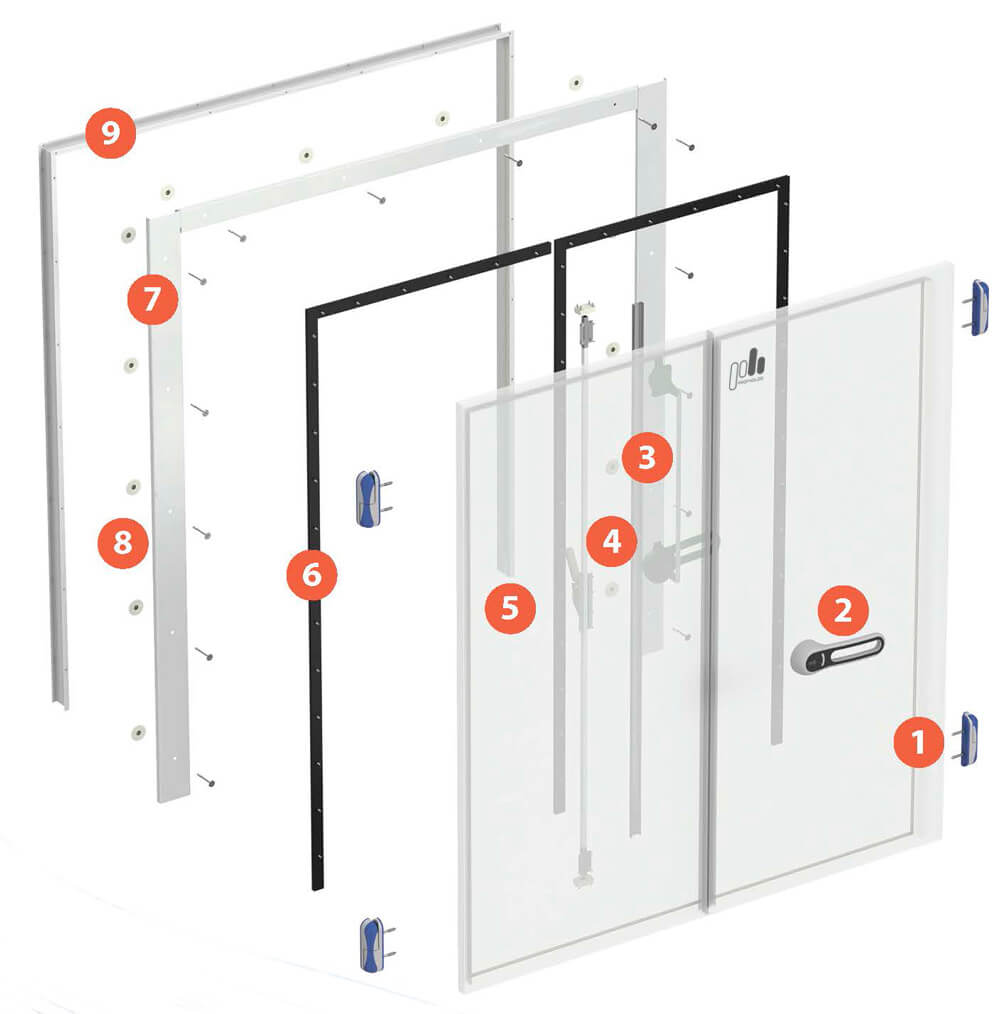

1. Петля «Rahrbach» для РДД R
предназначена для навеса дверного полотна распашных дверей на раму (проем). Положение полотна регулируется в трех направлениях (3D). Корпус петли выполнен из металла. Петля обеспечивает подъем полотна при открывании для предотвращения протирания нижнего уплотнителя об пол.
2. Комплект ручек/рычага с замком и ответной частью «Rahrbach»
состоит из внешней и внутренней ручки. Замок «Райбах» изготовлен из морозоустойчивых композитных материалов. В соответствии с европейскими требованиями безопасности замок оборудован антиблокировочным устройством, которое позволяет открыть дверь изнутри при случайном запирании. Механизм ручки выполнен из металла и закрыт пластиковым корпусом. Ручка устанавливается на дверях толщиной 80, 100, 120 и 150 мм.
3. Дополнительный запор «Rahrbach»
применяется в качестве дополнительной точки закрывания для равномерного прижима полотна двери. Устанавливается на дверях высотой свыше 2400 мм на расстоянии 1000 мм от внутренней ручки или рычага.
4. Комплект ручки «Стюв» для вспомогательной створки
состоит из ручки и стержней с нержавеющими наконечниками и предназначен для фиксации неподвижной створки двустворчатых дверей. Входит в базовую комплектацию РДД R.
5. Дверное полотно
в стандартной комплектации полотно двери изготовлено из оцинкованного стального листа толщиной 0,5 мм с многослойной защитой из антикоррозийного покрытия, грунтовки и защитно-декоративного слоя полиэфирной краски белого цвета RAL 9003. Толщина покрытия — 25 мкм. Теплоизоляция обеспечивается за счет наполнителя дверей: высококачественного жесткого пенополиуретана (PUR) плотностью до 50 кг/м3.
6. Уплотнитель двойной резиновый Fermod 67
предназначен для герметизации дверного полотна распашных дверей с проемом (рамой). Производитель — Fermod (Франция).
7. Рама
жесткая накладная профильная рама производится из холоднокатаного стального листа толщиной 2 мм, окрашенного порошковой краской.
8. Комплект крепления м8-пвх
применяется для крепления дверной рамы к сэндвич-панели. В комплект входят: гайка Эриксона, армированная термогайка, термошайба и шпилька.
9. Обрамление дверного проема
состоит из двух металлических уголков толщиной 0,5 мм, соединенных пластиковым профилем, который гарантирует разрыв мостов холода.
предназначена для навеса дверного полотна распашных дверей на раму (проем). Положение полотна регулируется в трех направлениях (3D). Корпус петли выполнен из металла. Петля обеспечивает подъем полотна при открывании для предотвращения протирания нижнего уплотнителя об пол.
2. Комплект ручек/рычага с замком и ответной частью «Rahrbach»
состоит из внешней и внутренней ручки. Замок «Райбах» изготовлен из морозоустойчивых композитных материалов. В соответствии с европейскими требованиями безопасности замок оборудован антиблокировочным устройством, которое позволяет открыть дверь изнутри при случайном запирании. Механизм ручки выполнен из металла и закрыт пластиковым корпусом. Ручка устанавливается на дверях толщиной 80, 100, 120 и 150 мм.
3. Дополнительный запор «Rahrbach»
применяется в качестве дополнительной точки закрывания для равномерного прижима полотна двери. Устанавливается на дверях высотой свыше 2400 мм на расстоянии 1000 мм от внутренней ручки или рычага.
4. Комплект ручки «Стюв» для вспомогательной створки
состоит из ручки и стержней с нержавеющими наконечниками и предназначен для фиксации неподвижной створки двустворчатых дверей. Входит в базовую комплектацию РДД R.
5. Дверное полотно
в стандартной комплектации полотно двери изготовлено из оцинкованного стального листа толщиной 0,5 мм с многослойной защитой из антикоррозийного покрытия, грунтовки и защитно-декоративного слоя полиэфирной краски белого цвета RAL 9003. Толщина покрытия — 25 мкм. Теплоизоляция обеспечивается за счет наполнителя дверей: высококачественного жесткого пенополиуретана (PUR) плотностью до 50 кг/м3.
6. Уплотнитель двойной резиновый Fermod 67
предназначен для герметизации дверного полотна распашных дверей с проемом (рамой). Производитель — Fermod (Франция).
7. Рама
жесткая накладная профильная рама производится из холоднокатаного стального листа толщиной 2 мм, окрашенного порошковой краской.
8. Комплект крепления м8-пвх
применяется для крепления дверной рамы к сэндвич-панели. В комплект входят: гайка Эриксона, армированная термогайка, термошайба и шпилька.
9. Обрамление дверного проема
состоит из двух металлических уголков толщиной 0,5 мм, соединенных пластиковым профилем, который гарантирует разрыв мостов холода.
Дверная рама металлическая толщиной 2 мм с порошковым покрытием шагрень RAL 9003
1
Двухконтурный резиновый уплотнитель по периметру дверного полотна
2
Дверное полотно, стальной лист толщиной 0.5 мм, RAL 9003
3
Петли Fermod
4
Внешняя ручка замка Fermod
Дверное полотно, стальной лист толщиной 0.5 мм, RAL 9003
Дверное полотно, стальной лист толщиной 0.5 мм, RAL 9003
5
Внутренняя ручка замка Fermod 521
6
Ответная часть замка Fermod 521
7
- Обрамление дверного проема, толщина 0,5 мм, RAL 9003 (доп. опция)
- Дверная рама металлическая толщиной 2 мм с порошковым покрытием шагрень RAL 9003
- Двухконтурный резиновый уплотнитель по периметру дверного полотна
- Дверное полотно, стальной лист толщиной 0.5 мм, RAL 9003
- Внутренняя ручка замка Rahrbach 7501
- Дополнительный запор замка Rahrbach
- Внешняя ручка замка Rahrbach 7501
- Петли Rahrbach 7514
- Шпингалет
Дверное полотно
Дверное полотно, включая торцы панели, изготовлено из стального листа толщиной 0,5 мм, что (в отличие от торцевых пластиковых профилей) позволяет выдерживать механические удары и нагрузки. В качестве наполнителя используется жесткий пенополиуретан производства R&D центра Профхолод. Плотность пены до 50 кг/м3.
Варианты исполнения покрытия:
Уплотнитель
Уплотнители для дверей представляют собой ленточные герметизирующие прокладки из пористой резины EPDM (на основе этиленпропилендиеновых мономеров) с нанесенным слоем липкого армированного клея, защищенного протекторной бумагой.
Дверная рама
Стандартная накладная рама изготавливается из листовой холоднокатаный стали толщиной 2 мм и красится порошковой эмалевой краской в белый цвет (RAL 9003). Так же мы предлагаем возможность изготовления рамы из нержавеющей стали AISI 304 или AISI 430. Монтируется рама к наружной стене дверного проёма с помощью крепёжного набора, который входит в комплект двери.
Размеры металлической рамы зависят от размеров светового проёма:
два варианта фурнитуры для распашных двустворчатых дверей.
Двери стандартной серии:
Петли MTH (Италия), замок MTH (Италия). Внутренняя створка фиксируется шпингалетами из гальванизированного металла.
Двери серии R:
Замок немецкой компании «Райбах» (Rahrbach) устанавливается на холодильные и морозильные двери до 5 метров высотой за счет дополнительной точки закрывания.
Неподвижная створка двери закрывается специальной ручкой немецкого производителя «Стюв» (Stuv). При повороте рычага дверь фиксируется одновременно двумя металлическими стержнями вверх и вниз, что делает закрывание простым и удобным.
Механизмы фурнитуры выполнены из металла и закрыты пластиковым корпусом. Рычажный тип ручки износоустойчив, продлевает срок эксплуатации конструкции.
На двери высотой свыше 2400 мм устанавливаются дополнительные запоры, которые обеспечивают равномерный прижим.
Дверное полотно, включая торцы панели, изготовлено из стального листа толщиной 0,5 мм, что (в отличие от торцевых пластиковых профилей) позволяет выдерживать механические удары и нагрузки. В качестве наполнителя используется жесткий пенополиуретан производства R&D центра Профхолод. Плотность пены до 50 кг/м3.
Варианты исполнения покрытия:
- Оцинкованная сталь, окрашенная полимерной краской белого цвета (RAL 9003). По желанию заказчика возможно исполнение в любом другом цвете согласно каталогу цветов RAL;
- Неокрашенная оцинкованная сталь;
- Нержавеющая сталь Aisi 430 (для непищевых продуктов);
- Нержавеющая сталь Aisi 304 (для пищевых продуктов);
- Пищевая сталь с ламинированным покрытием Food Safe.
Уплотнитель
Уплотнители для дверей представляют собой ленточные герметизирующие прокладки из пористой резины EPDM (на основе этиленпропилендиеновых мономеров) с нанесенным слоем липкого армированного клея, защищенного протекторной бумагой.
Дверная рама
Стандартная накладная рама изготавливается из листовой холоднокатаный стали толщиной 2 мм и красится порошковой эмалевой краской в белый цвет (RAL 9003). Так же мы предлагаем возможность изготовления рамы из нержавеющей стали AISI 304 или AISI 430. Монтируется рама к наружной стене дверного проёма с помощью крепёжного набора, который входит в комплект двери.
Размеры металлической рамы зависят от размеров светового проёма:
- Ширина рамы = ширина светового проёма + 240 мм
- Высота рамы = высота светового проёма + 120 + высота порога
два варианта фурнитуры для распашных двустворчатых дверей.
Двери стандартной серии:
Петли MTH (Италия), замок MTH (Италия). Внутренняя створка фиксируется шпингалетами из гальванизированного металла.
Двери серии R:
Замок немецкой компании «Райбах» (Rahrbach) устанавливается на холодильные и морозильные двери до 5 метров высотой за счет дополнительной точки закрывания.
Неподвижная створка двери закрывается специальной ручкой немецкого производителя «Стюв» (Stuv). При повороте рычага дверь фиксируется одновременно двумя металлическими стержнями вверх и вниз, что делает закрывание простым и удобным.
Механизмы фурнитуры выполнены из металла и закрыты пластиковым корпусом. Рычажный тип ручки износоустойчив, продлевает срок эксплуатации конструкции.
На двери высотой свыше 2400 мм устанавливаются дополнительные запоры, которые обеспечивают равномерный прижим.
1018 желтый цинк
3005 вишневый
3011 терракотовый
6002 газонная трава
7004 серый
9002 бело-серый
9006 алюминий светлый
1015 бежевый
3003 гранатовый
3009 красная окись
5005 синий насыщенный
6005 зеленый мох
8017 шоколадный
9003 белый
9010 белый чистый
1014 слоновая кость
Открытие двери внутрь камеры подразумевает установку накладной рамы с внутренней стороны холодильной камеры или холодильного склада. В этом случае лицевая сторона дверного полотна будет развернута внутрь помещения, а замок и ручка двери устанавливаются зеркально относительно обычного монтажа.
Усовершенствованное модульное решение из сэндвич-панелей со встроенной распашной одностворчатой дверью обеспечивает повышенную жесткость всей конструкции.
Установка двери профессионалом занимает минимум 3 часа, тогда как готовый модуль можно смонтировать за 30-40 минут.
Модуль состоит из распашной одностворчатой двери и рамы, вмонтированной в стеновую сэндвич-панель с обрамленным световым проемом, и отгружается одним комплектом. Модуль используется при строительстве холодильных и морозильных камер из сэндвич-панелей.
Модуль позволяет:
Установка двери профессионалом занимает минимум 3 часа, тогда как готовый модуль можно смонтировать за 30-40 минут.
Модуль состоит из распашной одностворчатой двери и рамы, вмонтированной в стеновую сэндвич-панель с обрамленным световым проемом, и отгружается одним комплектом. Модуль используется при строительстве холодильных и морозильных камер из сэндвич-панелей.
Модуль позволяет:
- исключить ошибки подготовки при установке двери
- сэкономить время подготовки дверного проема
- сэкономить время обрамления дверного проема
- сэкономить расходы на монтаж холодильной двери
- получить общую гарантию на цельную конструкцию
Дверные проемы в сэндвич-панелях обрамляются специальным П-образным элементом, который выполнен из двух металлических уголков и стыковочного пластикового профиля.
Обогреваемый дверной порог рекомендуется устанавливать в безпороговых низкотемпературных дверях для предотвращения примерзания нижней части уплотнителя к дверной раме. В порог устанавливается ПЭН мощностью 40 Вт/м.
ПЭН устанавливается по периметру дверной рамы для предотвращения примерзания уплотнителя к дверной раме в низкотемпературных камерах. Мощность ПЭНа 40 Вт/м.
ПЭН устанавливается во внутренний контур уплотнителя дверного полотна в дверях камер шоковой заморозки. Мощность ПЭНа 20 Вт/м.
Предлагается на выбор два вида нержавеющей стали: AISI 304 для пищевых продуктов и AISI 430 для непищевых продуктов.
Предлагаются два варианта двухкамерных пластиковых окон с одинарным стеклопакетом: 400х400 мм и 400х600 мм.
Дверные рамы под монорельс устанавливаются на сэндвич-панели или кирпичную стену. Ширина и высота проема под монорельс зависят от габаритов изделий, которые будут перемещаться по монорельсу. В базовой комплектации к дверям с проемом в раме под монорельс идет так же ПВХ-завеса по размеру проема.
Предлагается несколько видов материалов в качестве отбойника для одностворчатых дверей, стандартная высота отбойника 50 см.
- AISI 304 нерж. металл 2 мм;
- AISI 430 нерж. металл 2 мм;
- ПНД пластик 4 мм;
- рифлёный металл «Квинтет» 1.5 мм
Пандусы бывают двух типов: стационарный и накладной. Стационарный пандус устанавливается к дверям с безпороговой рамой. Накладной пандус оборудован дополнительными ручками, для удобства перемещения. В безпороговых низкотемпературных дверях в пандус монтируется ПЭН 40 Вт/м для предотвращения промерзания нижнего уплотнителя к снованию пандуса.
- стандартная глубина пандуса: 1000 мм
- ширина: от 800 до 2500 мм
- высота: от 50 до 200
- основа пандуса: окрашенная сталь 2 мм
- верхняя часть: рифлёный металл «Квинтет» 1.5 мм
- нагрузка: 300 кг.
